Электрокотел ЭВПМ 3 кВт, 4,8 кВт, 6 кВт, 9 кВт, 12 кВт (Россия, г. Миасс)

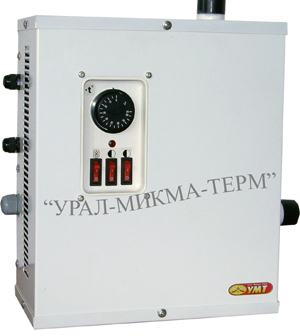

Котел ЭВПМ 3-12 кВт

Назначение изделия

√ Электрокотел типа ЭВПМ, климатического исполнения УХЛ4, предназначен для работы в составе системы водяного отопления жилых и служебных помещений с естественной или принудительной (насосной) циркуляцией теплоносителя (воды) при давлении не более 0,25 МПа и температуре нагрева воды до 85°С. Рабочий диапазон температур окружающей среды от +1°С до +40°С.
√ Устанавливать циркуляционный насос рекомендуется во всех системах отопления, что позволяет улучшить циркуляцию теплоносителя и повысить эффективность всей системы.
√ В системах отопления в качестве теплоносителя, кроме воды, может применяться незамерзающий теплоноситель при выполнении условий по его применению в системах отопления, указанных в инструкции.

Технические характеристики

Тип изделия	ЭВПМ-3	ЭВПМ-4,8	ЭВПМ-6	ЭВПМ-9	ЭВПМ-12
Напряжение питающей сети (трехфазной), В	-	3 х 380 ± 10%		3 х 380 ± 10%
Напряжение питающей сети (однофазной), В	220 ± 10%	220 ± 10%		-	-
Частота, Гц	50
Номинальная мощность, не более, кВт	3,0	4,8	6,0	9,45	12,0
Площадь отапливаемого помещения, м²	30	48	60	95	120
Ёмкость водонагревателя, л	3,5
Количество теплоносителя в системе, л/кВт	25-35
Давление теплоносителя в системе отопления, МПа, не более	0,25
Степень защиты от внешней среды	IP21
Сопротивление изоляции, МОм, не менее	0.5
Класс защиты по электробезопасности	01
Габаритные размеры, мм	270 x 165 x 625
Масса, кг	12,7	13,2	13,5

Устройство и работа

√ Электрокотел представляет собой корпус из трубы, внутри которой расположены трубчатые электронагревательные элементы (ТЭН), объединенные в блок нагревателей. Корпус электрокотла имеет два патрубка: нижний - для подвода холодной воды (теплоносителя), верхний - для отвода нагретой воды (теплоносителя). Корпус электрокотла закрыт стальным кожухом.
√ Крепление блока нагревателей к корпусу осуществляется шестью шпильками через уплотнительное резиновое кольцо. Герметичность соединения обеспечивается при креплении на три шпильки, равно расположенные по окружности.
√ Рядом с корпусом электрокотла внутри кожуха размещены элементы управления: датчик-реле температуры, лампа индикации, магнитный пускатель. Ручка датчика-реле температуры выведена на лицевую панель кожуха и служит для регулирования температуры воды в электрокотле. Лампа индикации установлена на кожухе рядом с датчиком и служит для индикации наличия напряжения. Магнитный пускатель обеспечивает включение-отключение блока ТЭН.
√ В средней левой части электрокотла имеется вводное отверстие и клеммная колодка для ввода и подключения внешнего регулятора температуры воздуха в помещении. При его отсутствии клеммы клемной колодки должны быть закорочены перемычкой.
√ В нижней левой части электрического котла имеется вводное отверстие для подвода питания.
